Modele BIM w Revit dla kościołów i zabytków

Od skanu laserowego do modelu BIM

Przykład – kościół św. Jana we Włocławku

Dlaczego warto opracować model w Revit?

Jakie możliwości eksportu po skanowaniu 3D kościoła?

Dostarczamy wyniki w pełnym zakresie formatów: od chmur punktów (E57, RCP, LAS) przez modele BIM (RVT, IFC, DWG) aż po modele CAD/mesh (STEP, OBJ, STL). Dzięki temu każdy architekt, konstruktor czy projektant instalacji otrzymuje dane w formacie dopasowanym do swojego środowiska pracy.

🔹 Najczęściej oczekiwane rozszerzenia / formaty z chmury punktów i modeli BIM:

1. Chmura punktów (dla różnych programów CAD/BIM):

  • E57 – najbardziej uniwersalny, obsługiwany w AutoCAD, Revit, ArchiCAD, Microstation, Rhino.

  • RCP/RCS – natywny format Autodesk (ReCap → AutoCAD / Revit).

  • PTS, PTX, XYZ – surowe pliki punktów, czasem wymagane w specjalistycznych aplikacjach.

  • LAS/LAZ – popularny w geodezji i GIS (QGIS, Civil3D).

  •

2. Modele BIM / CAD (parametryczne lub siatkowe):

  • RVT – pełny model w Revit (najcenniejszy dla biur projektowych).

  • IFC – neutralny standard wymiany BIM (działa w Revit, ArchiCAD, Allplan, Tekla).

  • DWG / DXF – 2D/3D rysunki CAD (uniwersalne, także dla AutoCAD LT).

  • STEP / IGES – inżynierskie modele CAD (np. dla konstruktorów, Catia, SolidWorks).

  • OBJ / FBX / STL – modele siatkowe, często do wizualizacji, VR, 3ds Max, Blender.

  •

3. Ortofotoplany i dokumentacja płaska:

  • TIFF / JPG / PNG – ortofotoplany w wysokiej rozdzielczości.

  • PDF (CAD-ready) – rysunki 2D dla szybkiego przeglądu.

Darmowa wycena i szybka realizacja

Zastosowania modeli BIM dla zabytków

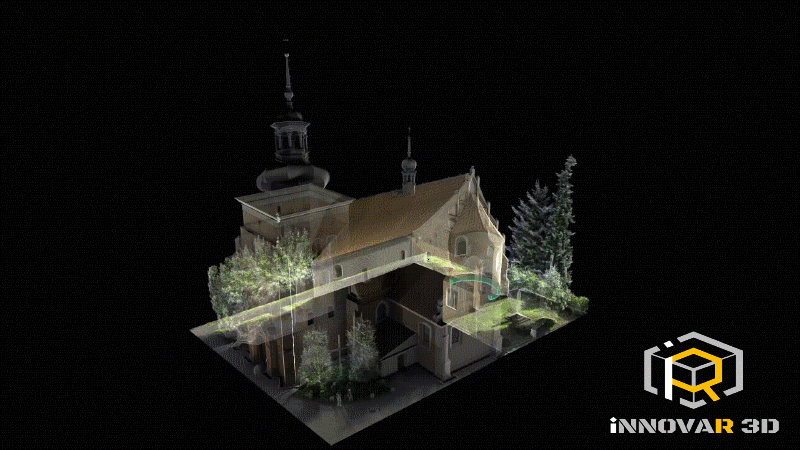

Kolorowa chmura punktów przedstawiająca kościół św. Jana we Włocławku, przygotowana do modelowania BIM w Revit

Każdy obiekt jest inny, dlatego przygotowujemy indywidualne wyceny już w 24 godziny.📩 Skontaktuj się z nami i sprawdź, jak możemy pomóc w opracowaniu modelu BIM dla Twojego projektu.

Modele Revit dla kościołów i zabytków wykorzystywane są m.in. w:

  • projektach konserwatorskich i rekonstrukcjach architektonicznych,

  • przygotowaniu dokumentacji przetargowej,

  • analizach konstrukcyjnych,

  • planowaniu instalacji (np. klimatyzacji, ogrzewania, rekuperacji),

  • dokumentacji powykonawczej po renowacjach.

Dla testów wykonaliśmy skan 3D kościoła św. Jana we Włocławku.Na jego podstawie powstał:

  • kolorowy ortofotoplan,

  • dokładna chmura punktów,

  • parametryczny model w Revit, który odwzorowuje bryłę i detale architektoniczne.

Dzięki temu pokazaliśmy, że nawet tak złożony i historyczny obiekt można odwzorować w postaci w pełni cyfrowej. Tego typu opracowania znajdują zastosowanie zarówno w pracach konserwatorskich, jak i w planowaniu modernizacji instalacji technicznych.

Projektowanie 3D w REVIT na podstawie skanu 3D kościoła

Model BIM w Revit to narzędzie, które wykracza daleko poza zwykłą dokumentację. Oferuje:

  • łatwe planowanie remontów i renowacji – dokładny model eliminuje ryzyko błędów,

  • prace projektowe instalacji – elektrycznych, grzewczych czy wentylacyjnych,

  • cyfrowe archiwum zabytku – zabezpieczenie dziedzictwa na przyszłość,

  • zarządzanie obiektem – digital twin pozwala lepiej planować eksploatację i konserwację.

Skanowanie 3D kościoła św. Jana we Włocławku
Model 3D kościoła św. Jana z naniesioną teksturą, odwzorowanie na podstawie skanowania laserowego

Proces zaczyna się od precyzyjnego skanowania 3D przy użyciu skanera laserowego. W ten sposób powstaje gęsta chmura punktów, która odwzorowuje każdy detal architektoniczny – od wieży, przez dach, aż po detale portali wejściowych. Następnie dane te przenosimy do środowiska Revit, gdzie tworzymy model BIM:

  • z podziałem na elementy konstrukcyjne (ściany, sklepienia, dachy),

  • z uwzględnieniem detali architektonicznych (np. gzymsy, wieżyczki, portale),

  • w strukturze zgodnej z wymaganiami inwestora lub konserwatora.

Cyfrowa inwentaryzacja obiektów zabytkowych to dopiero pierwszy krok. Coraz częściej konserwatorzy, architekci i projektanci instalacji oczekują nie tylko chmury punktów czy ortofotoplanów, ale także w pełni parametrycznego modelu BIM w programie Autodesk Revit. Dzięki niemu możliwe jest prowadzenie renowacji, modernizacji instalacji i zarządzanie całym obiektem w formie cyfrowego bliźniaka (digital twin).
