INŻYNIERIA ODWROTNA - modele CAD z istniejących części
Potrzebujesz odtworzyć część bez dokumentacji, przebudować obudowę albo dopasować nowy element do maszyny? W INNOVAR wykonujemy skanowanie 3D i odtwarzamy modele CAD do dalszego projektowania, przygotowania wykonania części oraz analiz inżynierskich. Możemy też pracować na dostarczonym przez Ciebie skanie.
Rzeczywiste realizacje INNOVAR

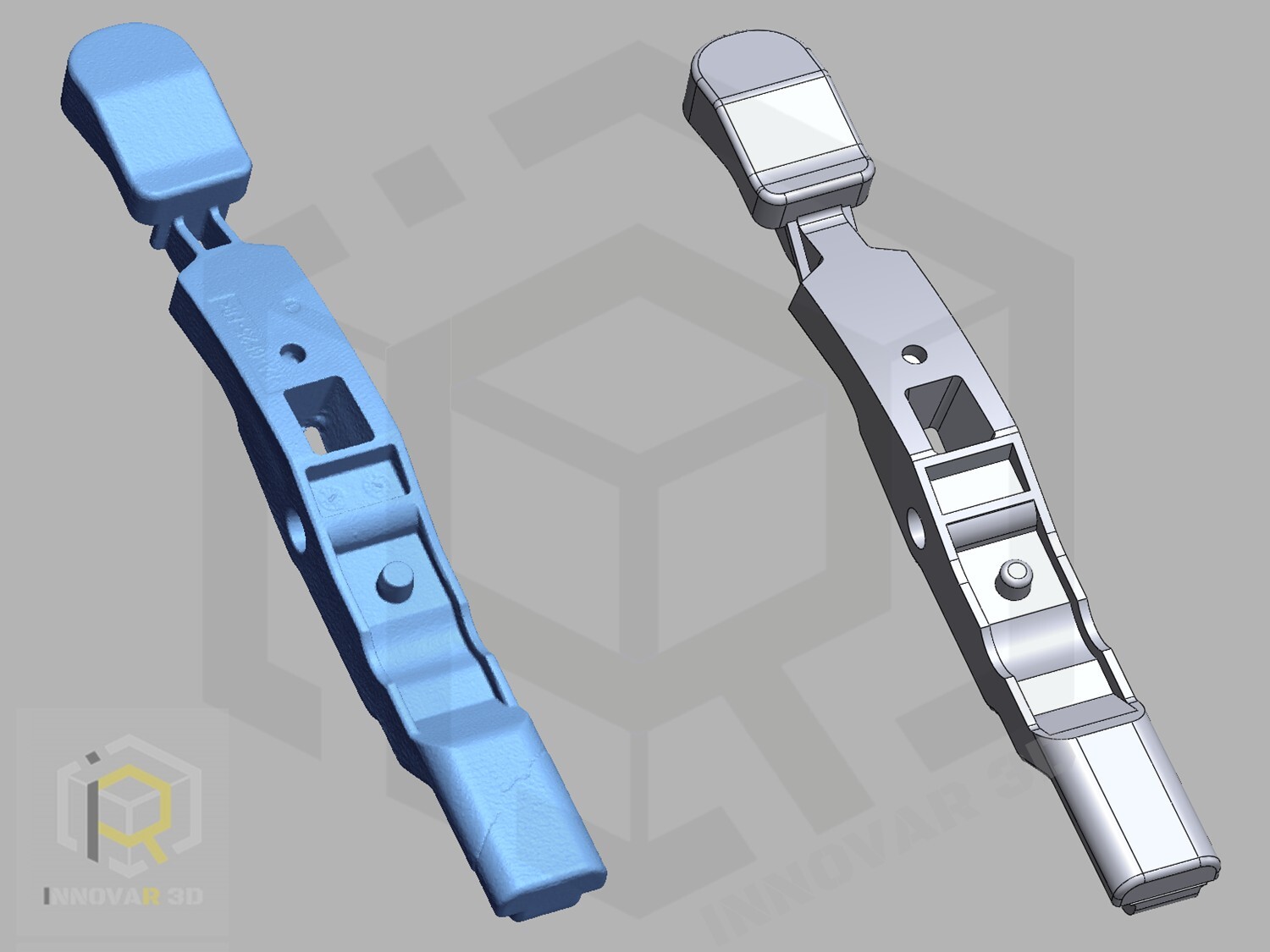

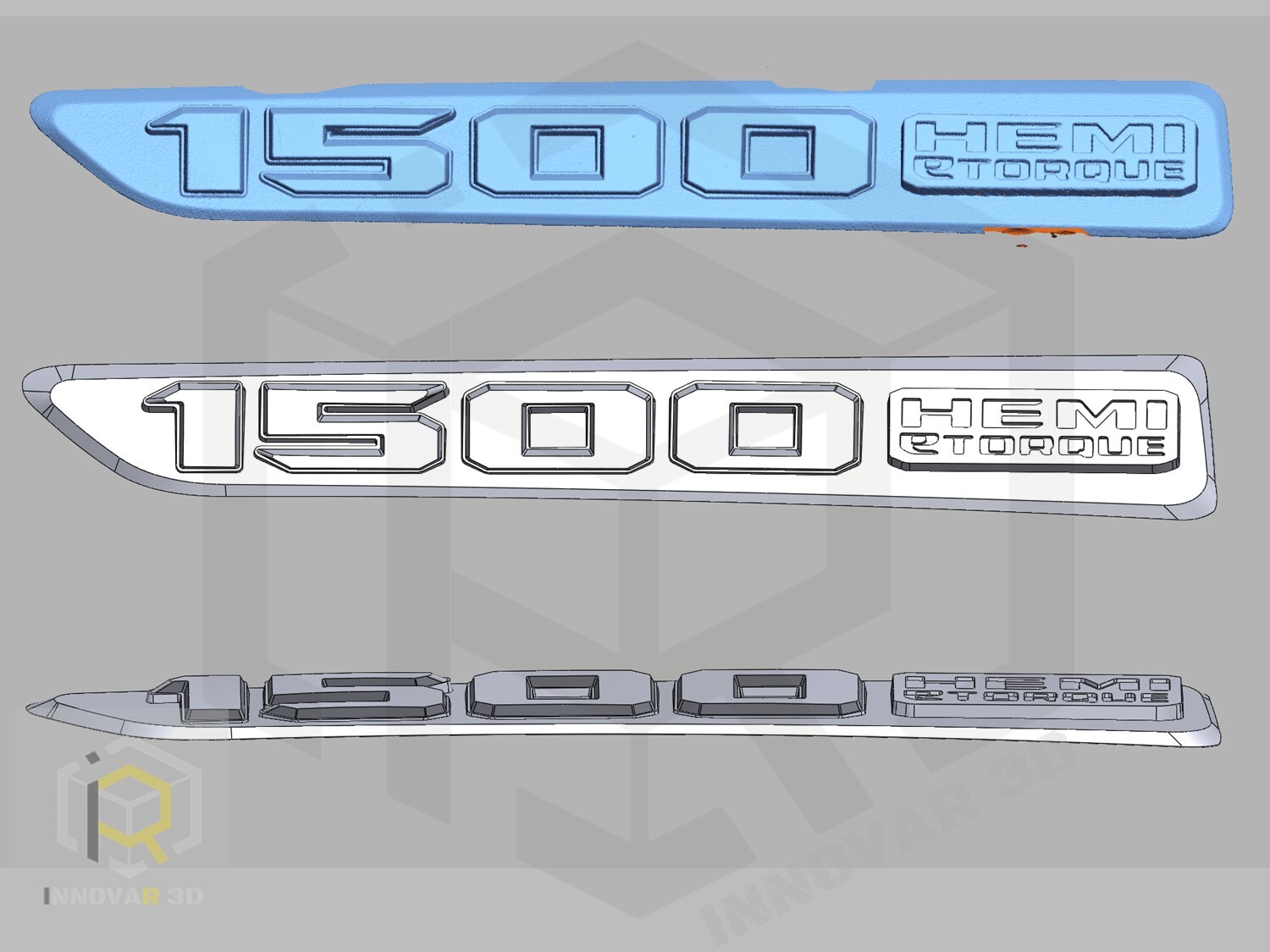

Zobacz przykład skan --> CAD
Wycenę przygotowujemy w ciągu 24 godzin od otrzymania danych potrzebnych do oceny zakresu prac.
Do 0,02 mm
Dokładność punktowa systemu skanującego detale.
13 lat doświadczenia
Mgr inż. Adam Rajch — realizacja i koordynacja projektów skanowania 3D oraz inżynierii odwrotnej.
Geomagic Design X
Złoty standard branży. Odtwarzanie geometrii i kontrola dopasowania modelu do skanu.
Wymaganą tolerancję modelu CAD ustalamy dla konkretnego zadania. Skanujemy w naszym biurze we Włocławku i na miejscu u klienta w całej Polsce.
Wycena inżynierii odwrotnej
CZYM JEST INŻYNIERIA ODWROTNA?
Inżynieria odwrotna, nazywana również inżynierią wsteczną lub reverse engineering, polega na odtworzeniu modelu CAD albo dokumentacji technicznej na podstawie istniejącego obiektu. Jest przydatna, gdy część nie ma rysunków, trzeba ją zmodyfikować lub przygotować dane do wykonania zamiennika.
W INNOVAR wykonujemy skanowanie 3D i opracowujemy geometrię do dalszej pracy projektowej. Sam skan opisuje zmierzoną powierzchnię. Model CAD pozwala pracować z odtworzonymi płaszczyznami, otworami, przekrojami i powierzchniami. Zakres opracowania dobieramy do tego, do czego chcesz wykorzystać wynik.
Co otrzymasz w ramach usługi inżynierii odwrotnej
Wynik ustalamy przed rozpoczęciem pracy. Możemy zeskanować dostarczony obiekt albo opracować model na podstawie skanu, który już posiadasz. Detal możesz dostarczyć osobiście lub przesłać do naszego biura we Włocławku. Obiekty, których nie można przewieźć, mierzymy na miejscu u klienta.
Model CAD w formacie STEP lub IGES — odtworzona geometria do dalszego projektowania, dopasowania nowego elementu i przygotowania wykonania części. Dla powierzchni swobodnych stosujemy modelowanie NURBS. Rodzaj modelu i zgodność z Twoim oprogramowaniem uzgadniamy przed realizacją.

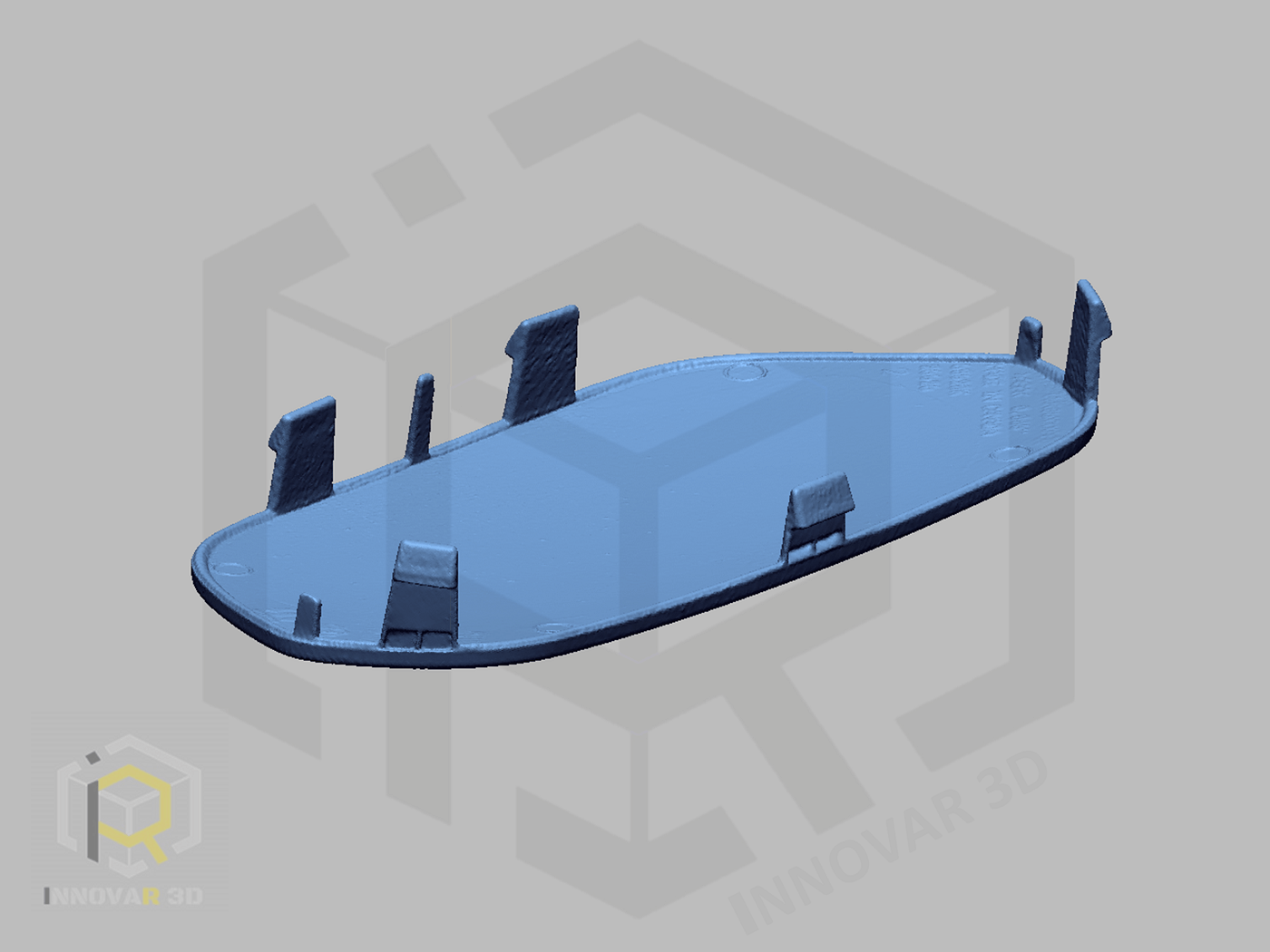

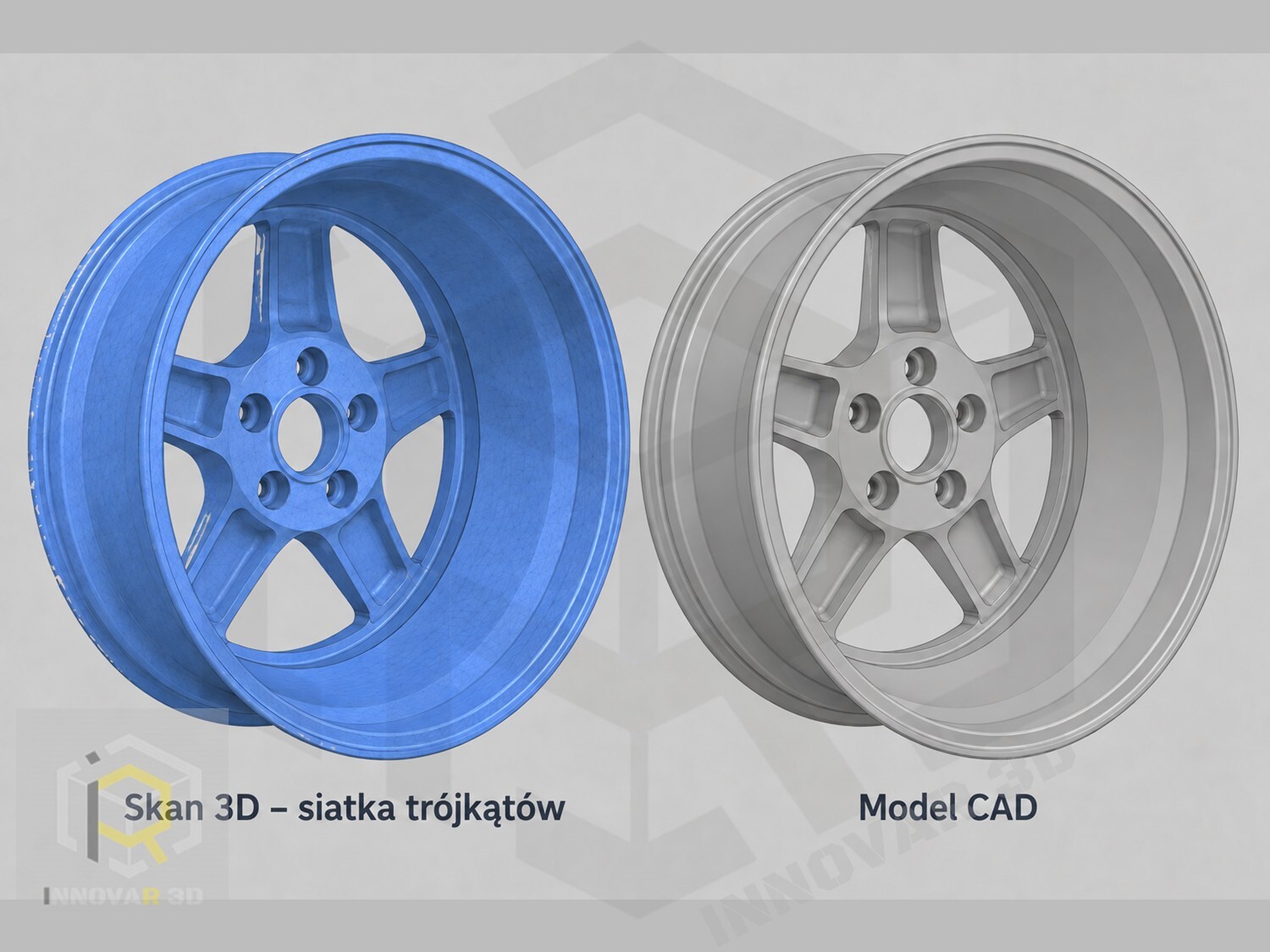

Siatka trójkątów STL lub OBJ — zapis powierzchni obiektu. W części zadań wystarcza do wydruku 3D, pomiarów lub wykonania przekrojów; możliwość wykorzystania zależy od kompletności i jakości danych. Siatka nie jest tym samym co odtworzony model CAD.
Kontrola dopasowania — Gotowy model CAD porównujemy ze skanem 3D. Kolorowa mapa odchyłek pokazuje różnice między odtworzoną geometrią a pomiarem i pozwala ocenić dopasowanie modelu do uzgodnionych wymagań. Zobacz, jak wygląda analiza modelu CAD względem skanu 3D.
INŻYNIERIA ODWROTNA a INŻYNIERIA WSTECZNA - czy to to samo?
Tak, to dwie nazwy tego samego procesu. W polskiej praktyce inżynierskiej używa się obu zamiennie, a w literaturze anglojęzycznej funkcjonuje termin reverse engineering. Spotkasz też określenia „odwrotna inżynieria" i „projektowanie odwrotne". Niezależnie od nazwy chodzi o to samo: odtworzenie modelu CAD i dokumentacji technicznej na podstawie fizycznie istniejącego obiektu, dla którego nie ma rysunków.
INŻYNIERIA ODWROTNA - ZASTOSOWANIE
Inżynieria odwrotna w dzisiejszych czasach ma bardzo wiele zastosowań. Jest to proces, który ułatwia i skraca wiele prac inżynierskich. Aby przybliżyć Państwu lepiej, gdzie można wykorzystać inżynierię wsteczną, podajemy kilka ogólnych przykładów. Bardziej szczegółowe przypadki opisujemy w naszym dziale Realizacje oraz w bazie wiedzy. Inżynieria odwrotna i jej zastosowanie to między innymi:
-
odtworzenie uszkodzonych części maszyn
-
wsparcie szybkiego prototypowania
-
konieczność wprowadzenia modyfikacji w istniejących obiektach, np. gdy wymagają one poprawek lub odnowienia
-
konieczność doprojektowania dodatkowych części, elementów
-
potrzeba stworzenia modelu CAD, części wykonanej ręcznie (np. ulepionej w glinie, wyszlifowanej) w celu uruchomienia produkcji masowej
-
przygotowanie dokumentacji powykonawczej
-
stworzenie części trudno dostępnych lub drogich
-
stworzenie dokumentacji w celu późniejszego odtworzenia części w przypadku jej uszkodzenia lub zużycia
-
chęć przeanalizowania produktów firm konkurencyjnych
-
Tworzenie modeli 3D budynków np. hal produkcyjnych
CENA USŁUGI INŻYNIERII ODWROTNEJ
Podane ceny dotyczą samego opracowania modelu i zakładają, że skan 3D już istnieje. Jeśli obiekt trzeba dopiero zeskanować, koszt pomiaru doliczamy osobno — stawki znajdziesz w cenniku skanowania 3D.
Elementy o prostej budowie — od 150 zł netto. Detale, które odtwarza się podstawowymi funkcjami modelowania: wyciągnięciem, obrotem, szykiem. Najczęściej są to części frezowane i toczone — kołnierze, tuleje, wsporniki, płyty z otworami. Cena rośnie proporcjonalnie do liczby operacji i czasu potrzebnego na odtworzenie geometrii.
Odlewy i laminaty — droższe. Tutaj samo odwzorowanie kształtu nie wystarcza. Trzeba wyznaczyć pochylenia odlewnicze, linie podziału formy oraz promienie przejść, żeby model nadawał się do produkcji, a nie tylko do oglądania.

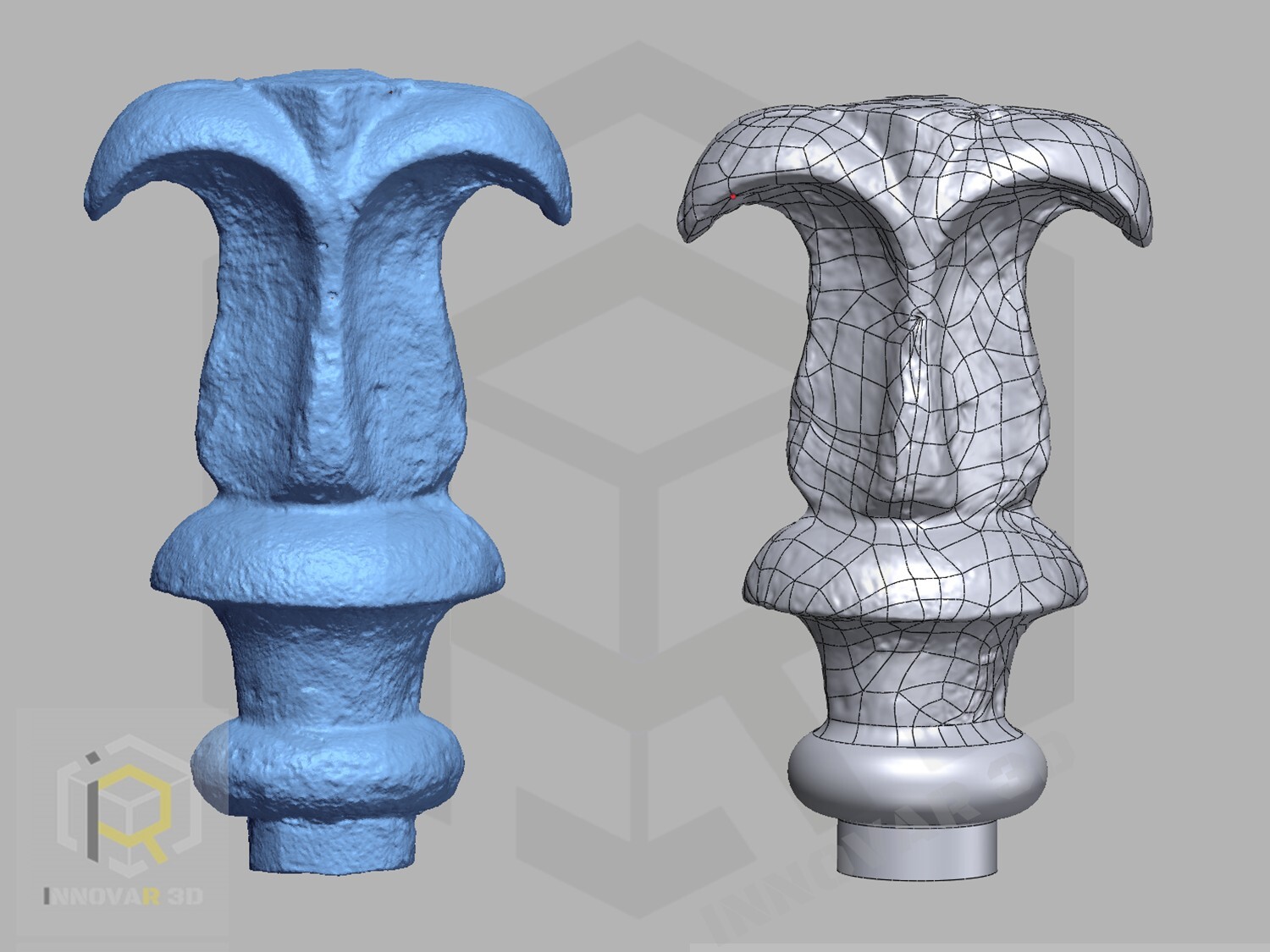

Obiekty powierzchniowe — najdroższa grupa. Karoserie, obudowy, elementy stylizowane i wszystko, co opiera się na powierzchniach swobodnych. Model buduje się z płatów NURBS, a jakość wyniku zależy wprost od jakości pomiaru — przy tej grupie precyzyjny skan 3D jest warunkiem sensownego modelu, nie dodatkiem.
Na ostateczną cenę wpływają: złożoność geometrii i liczba detali, wymagana dokładność, format wyjściowy (siatka STL, model CAD, dokumentacja 2D) oraz to, czy pracujemy na dostarczonym skanie, czy wykonujemy pomiar sami. Wycenę przygotowujemy w ciągu 24 godzin od przesłania zdjęć lub plików.
Przy każdej usłudze wykonujemy analizę dokładności skanu 3D do modelu CAD. Porównywanie powstałych stworzonego modelu 3D na podstawie skanu 3D pozwala utrzymać jakość wykonanych prac na wysokim poziomie i taka analiza jest też przydatna dla zamawiającego. Więcej o tym etapie można przeczytać tutaj
W celu uzyskania wyceny usługi inżynierii odwrotnej serdecznie zapraszamy do bezpośredniego kontaktu z naszymi pracownikami. Informacje, jakich najczęściej potrzebujemy to: zdjęcie obiektu, dane dotyczące celu wyników, format zapisu jest ważny, oczekiwana dokładność. Są sytuacje, kiedy klient nie wie, czego potrzebuje, ale to żaden problem — proponujemy dopasowany rodzaj usługi, aby sprostać wszystkim oczekiwaniom zleceniodawcy. Praktyczna inżyniera wsteczna cieszy się dużą popularnością i choć była wykorzystywana od lat, obecnie jej ulepszone metody sprzyjają innowacyjności w kwestii produkcji na wielką skalę.
PRZEBIEG USŁUGI KROK PO KROKU
1. Przesyłasz zdjęcia, orientacyjne wymiary i cel opracowania. Jeśli masz już skan, dołącz plik lub informację o formacie. Wycenę przygotowujemy w ciągu 24 godzin od otrzymania danych potrzebnych do oceny zakresu.
2. Uzgadniamy zakres, format plików i tolerancję modelu. Określamy powierzchnie oraz miejsca istotne dla montażu. Dla zużytych części ustalamy sposób odtworzenia geometrii.
3. Wykonujemy pomiar 3D albo sprawdzamy dostarczone dane. Metodę skanowania dobieramy do wielkości obiektu, dostępności powierzchni i wymaganej dokładności. Pomiar realizujemy w biurze lub na miejscu u klienta.
4. Odtwarzamy model CAD. W Geomagic Design X opracowujemy geometrię na podstawie skanu: płaszczyzny, otwory, przekroje i powierzchnie swobodne. Stopień uproszczenia modelu dopasowujemy do celu projektu.
5. Porównujemy model ze skanem i przekazujemy pliki. Kolorowa mapa odchyłek pokazuje różnice między opracowaną geometrią a pomiarem
FAQ - Inżynieria odwrotna
1. Kiedy warto zastosować inżynierię odwrotną?
Inżynieria odwrotna sprawdza się gdy brakuje oryginalnej dokumentacji technicznej, część wymaga modyfikacji lub producent już nie istnieje. Stosujemy ją również przy odtwarzaniu detali do produkcji, modernizacji maszyn oraz kontroli jakości wykonanych elementów.
2. Jaki format danych otrzymam po inżynierii odwrotnej?
Najczęściej dostarczamy model CAD w formacie STEP lub IGES, dokumentację 2D w formacie DWG lub PDF oraz siatkę trójkątów STL lub OBJ. Format wyjściowy ustalamy indywidualnie przed realizacją projektu.
3. Jak dokładny jest model CAD powstały z inżynierii odwrotnej?
Skanowanie realizujemy z dokładnością punktową do 0,02 mm, systemem spełniającym normę VDI/VDE 2634 Part 3, z potwierdzoną dokładnością w laboratorium ISO/IEC 17025. Ostateczna dokładność modelu CAD zależy od geometrii detalu i wymagań projektu.
4. Czy inżynieria odwrotna nadaje się do części o skomplikowanej geometrii?
Tak. Skanowanie 3D pozwala uchwycić nawet bardzo złożone kształty, powierzchnie swobodne i trudno dostępne elementy. W przypadku częściowego dostępu do detalu dopasowujemy metodę pomiaru do warunków realizacji.
5. Jak wygląda wycena inżynierii odwrotnej?
Wycena zależy od wielkości i złożoności geometrii detalu, wymaganej dokładności oraz zakresu opracowania — czy potrzebny jest sam skan, siatka 3D, model CAD czy pełna dokumentacja techniczna. Każdy projekt wyceniamy indywidualnie.
6. Czy można wykonać inżynierię odwrotną elementów wielkogabarytowych?
Tak. Dysponujemy sprzętem do skanowania zarówno małych detali jak i dużych obiektów. Dla elementów wielkogabarytowych stosujemy skanery laserowe o zasięgu pomiarowym dostosowanym do skali projektu.
Ile kosztuje inżynieria odwrotna?
Prosty detal o regularnej geometrii — od 150 zł netto plus koszt skanowania 3D. Elementy o powierzchniach swobodnych, jak obudowy czy karoseria — od kilkuset złotych. Dokumentacja całego zespołu maszyny to koszt liczony w tysiącach. Wyceniamy indywidualnie w ciągu 24 godzin od przesłania zdjęć lub rysunku.
Ile trwa inżynieria odwrotna?
Pojedynczy detal opracowujemy zwykle w kilku dniach roboczych od pomiaru. Przy większych zespołach ustalamy harmonogram etapami — najpierw skan i model bryłowy, potem dokumentacja 2D.
Autor i odpowiedzialność merytoryczna
Możesz też napisać na biuro@innovar.pl
lub zadzwonić: +48 799 017 777
Autor: mgr inż. Adam Rajch — właściciel INNOVAR, od ponad 13 lat realizujący projekty skanowania 3D, inżynierii odwrotnej oraz przygotowania danych CAD i BIM dla przemysłu, budownictwa i automotive.
OPIS KILKU WYBRANYCH USŁUG INŻYNIERII ODWROTNEJ
Inżynieria odwrotna - wybrane przykłady:
Do tej pory przeprowadziliśmy setki usług inżynierii odwrotnej, od małych detali jak ozdobne klamki na drzwi, detale związane z automotive takie jak zaciski hamulcowe, wnętrza komór silnika albo całe nadwozia, kończąc na modelach 3D, bram wjazdowych, budynków czy hal przemysłowych. Ze względu na tajemnicę handlową i prawa autorskie, nie zawsze jesteśmy w stanie dokonać pełnej prezentacji naszych usług jednak jeśli jest taka możliwość, to pokazujemy swoje dokonania. Przedstawiamy opis kilku, które pokazują ciekawe zastosowanie skanowania 3D i inżynierii wstecznej.
-
Skanowanie 3D samolotu, a szczególności jego pomieszczenia paliwowego. Jest to usługa przeprowadzona dla Instytutu Lotnictwa Sieć Badawcza Łukasiewicz. W tym zadaniu chodziło o otworzenie w formie modeli CAD, przestrzeni paliwowej samolotu AN-2. Model 3D miał posłużyć do dalszych analiz. Skomplikowanie tego projektu polegało na tym, że miejsca na skanowanie nie było zbyt dużo. Jednak przy odpowiednim doborze urządzenia i odpowiedniej ekwilibrystyce podczas skanowania udało się zeskanować większość instalacji znajdującej się pod kabiną pilotów. Po otrzymaniu bardzo precyzyjnych wyników została przeprowadzona usługa inżynierii odwrotnej. Detal po detalu był projektowany jako bryły CAD. Mimo że praca przy komputerze była czasochłonna, to pozwoliło to na otrzymanie wiernego odwzorowania zeskanowanego obszaru, co wpłynęło na rzetelność dalszych badań.
-
Inżynieria odwrotna hali produkcyjne. Dlaczego przeprowadza się modelowanie 3D budynków? Powodów może być wiele. Główny powód to przeprowadzenie inwentaryzacji wnętrz. Przy braku dokumentacji powykonawczej, skanowanie 3D i modelowanie 3D na podstawie skanowanie 3D w budowcnitewie to jedna z najpewniejszych metod uzyskania wirtualnej kopii budynku. Projekt 3D istniejących budowli jest pozwala na oszacowanie, ile mamy miejsca np. na nową instalacji. Tak było w przypadku zakładu produkującego beton. Firma potrzebowała zwiększyć swoje moce przerobowe ale bez stawiania nowych hal. Odwzorowanie istniejącego obiektu wraz z instalacjami, pomaga w sposób pewny ocenić możliwość wstawienia nowych obiektów, wykryć potencjalne kolizje i wpasować instalacje do stanu obecnego. Innymi powodami korzystania z inżynierii odwrotnej w budownictwie to stworzenie planów 2D budynków czy też elewacji
-
Skanowanie 3D wraz z inżynierią odwrotną bardzo często wykorzystuje się w świecie motoryzacji. Realizowaliśmy takie przedsięwzięcia jak: skanowanie samochodu w celu stworzenia nowego pakietu wizualizacyjnego, skanowanie 3D dachów samochodów dostawczych i stworzenie na podstawie skanu 3D modelu CAD – bardzo częste zagadnienie przy samochodach przerabianych na kampery. Skanowanie wnętrz samochodów dostawczych w celu stworzenia dedykowanej zabudowy – np. zabudowa karetek. Skan elementów tuningowych, projekt 3D, który po niewielkich modyfikacja został wydrukowany.
To tylko kilka wybranych usług, jakie wykonaliśmy do tej porty, znacznie więcej opisaliśmy w innych działach na naszej stronie. Mamy nadzieje, że przybliża to Państwu możliwości wykorzystania skanu 3D i inżynierii wstecznej. Jeśli nadal są wątpliwości, to zapraszamy do kontaktu i pomożemy zdecydować czy taka usługa jest potrzebna, spełni wymagania. Oferujemy przygotowywanie indywidualnych, konkurencyjnych ofert.
Prześlij zdjęcia, orientacyjne wymiary oraz informację, do czego potrzebujesz modelu. Jeśli obiektu nie można dostarczyć do naszego biura, podaj jego lokalizację. Nie musisz znać właściwego formatu plików – pomożemy dobrać zakres opracowania
