Skanowanie 3D wodospadów Kamieńczyk i Szklarka – case study z Karkonoskiego Parku Narodowego
Skanowanie 3D obiektów przyrodniczych to jedno z najbardziej wymagających zastosowań technologii pomiarowych. W ramach tej realizacji wykonaliśmy skanowanie 3D dwóch najbardziej rozpoznawalnych wodospadów w Szklarskiej Porębie – Wodospadu Kamieńczyka oraz Wodospadu Szklarki. Prace prowadzono na terenie Karkonoskiego Parku Narodowego, w ramach projektu „Oni na Szlaku – Karkonosze dostępne dla wszystkich (Etap 2)”, którego celem jest zwiększenie dostępności przestrzeni przyrodniczych dla osób z niepełnosprawnościami.
Celem realizacji było pozyskanie precyzyjnych danych przestrzennych, które następnie posłużyły do przygotowania dużej, dotykowej makiety umożliwiającej poznanie formy wodospadów także osobom niewidomym.
Skanowanie 3D wodospadów – specyfika obiektu
Wodospady należą do obiektów wyjątkowo trudnych do odwzorowania w technologii 3D. Kluczowym wyzwaniem jest tu sama natura obiektu – dynamicznie płynąca woda, duże różnice wysokości oraz nieregularna geometria ścian skalnych i progów.
W tej realizacji problemem nie były warunki pogodowe. Prace wykonano w odpowiednim oknie pogodowym, bez opadów i bez ograniczeń widoczności. Najbardziej wymagającym elementem okazał się natomiast dobór stanowisk pomiarowych w taki sposób, aby uzyskać jak największe i możliwie kompletne pokrycie terenu, przy jednoczesnym zachowaniu bezpieczeństwa i ograniczeń wynikających z ukształtowania terenu.
Planowanie i dobór stanowisk pomiarowych
Skanowanie 3D w terenie górskim znacząco różni się od pracy w obiektach kubaturowych czy przemysłowych. W przypadku Wodospadu Kamieńczyka i Wodospadu Szklarki kluczowe było precyzyjne zaplanowanie rozmieszczenia stanowisk skanera laserowego.
Dostęp do wielu fragmentów terenu jest ograniczony, a naturalne przesłonięcia w postaci skał, progów i załamań terenu wymagają pracy z wielu punktów. Każde stanowisko było dobierane tak, aby maksymalnie wykorzystać zasięg pomiaru i zminimalizować obszary niedoskanowane, szczególnie w strefach o skomplikowanej geometrii.
To właśnie etap planowania i realizacji pomiarów terenowych miał kluczowe znaczenie dla końcowej jakości danych.

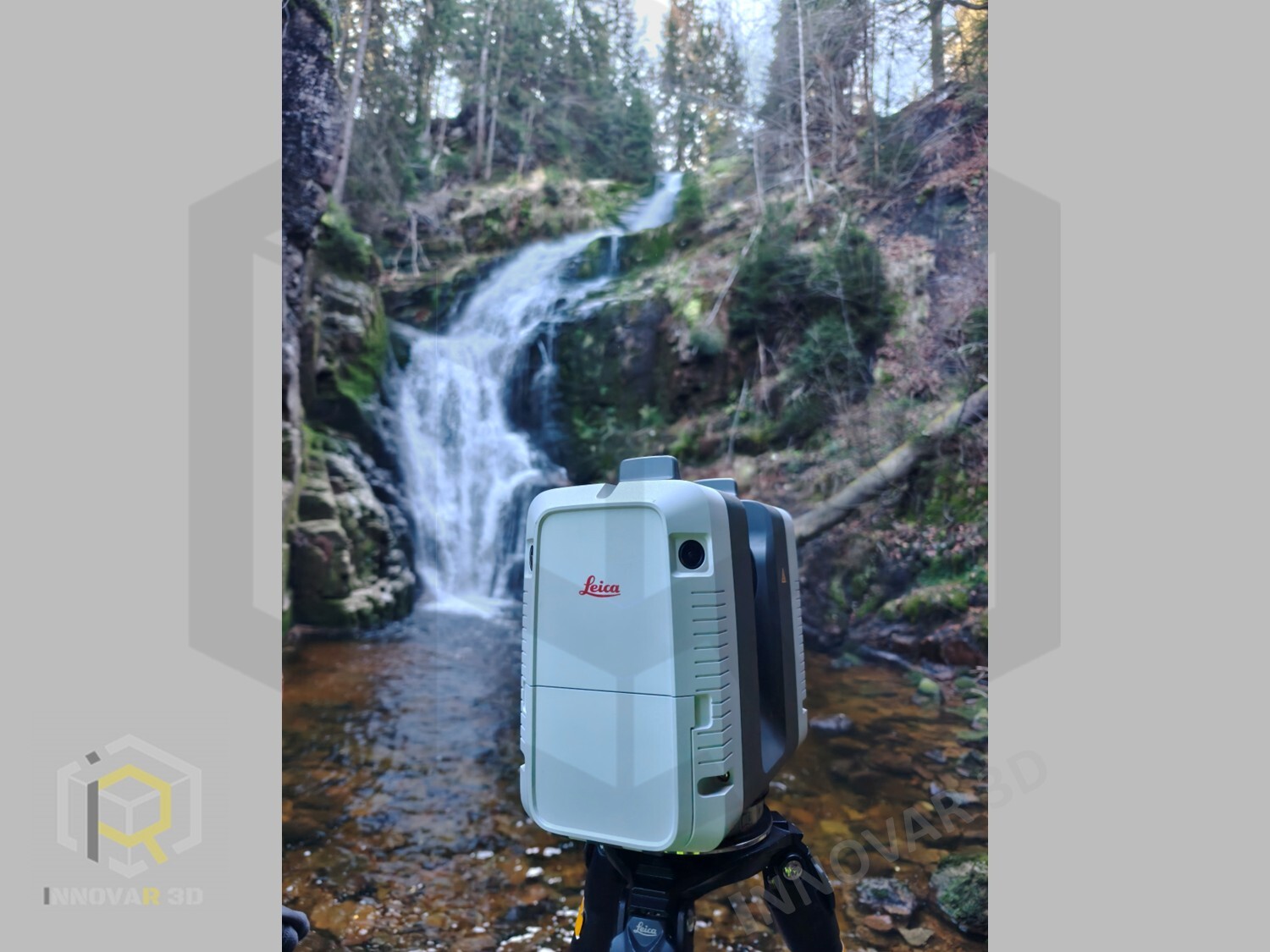

Skaner laserowy w terenie naturalnym
Do realizacji wykorzystano skanowanie laserowe, które pozwala na precyzyjne odwzorowanie kształtu skał, progów wodospadów oraz otaczającego terenu. Metoda ta umożliwia rejestrację milionów punktów pomiarowych, tworzących szczegółową chmurę punktów opisującą rzeczywistą geometrię obiektu.
W środowisku naturalnym, takim jak Karkonoski Park Narodowy, skanowanie laserowe wymaga doświadczenia w pracy poza standardowymi warunkami pomiarowymi. Nacisk położono na stabilność pomiaru, właściwą rejestrację danych oraz spójność całościowego modelu terenu.
Efekt skanowania – chmura punktów i model 3D wodospadów
Rezultatem prac terenowych była kompletna chmura punktów obejmująca wodospady Kamieńczyk i Szklarki wraz z otaczającymi formacjami skalnymi. Dane pozwoliły na bardzo dokładne odwzorowanie charakterystycznych cech obiektów – wysokości progów, układu skał oraz ogólnej topografii terenu.
Tak przygotowane dane stanowią solidną podstawę do dalszego przetwarzania: tworzenia modeli 3D, analiz przestrzennych czy przygotowania fizycznych modeli w postaci makiet.
Makieta dotykowa w projekcie „Oni na Szlaku” – dostępność w praktyce
Pozyskane dane ze skanowania 3D zostały wykorzystane w projekcie „Oni na Szlaku – Karkonosze dostępne dla wszystkich (Etap 2)”, którego jednym z założeń jest udostępnienie osobom niewidomym możliwości poznania wyjątkowych obiektów przyrodniczych poprzez dotyk.
Na podstawie rzeczywistej geometrii terenu przygotowano dużą, dotykową makietę wodospadów, pozwalającą odczuć różnice wysokości, układ progów oraz przestrzenny charakter obiektu. Jest to przykład realnego zastosowania technologii 3D w działaniach na rzecz dostępności i edukacji.
Skanowanie 3D w Karkonoskim Parku Narodowym – wnioski
Realizacja skanowania 3D wodospadów Kamieńczyk i Szklarki pokazuje, że technologia laserowego skanowania 3D może być skutecznie wykorzystywana także w środowisku naturalnym i na terenach chronionych. Kluczowe znaczenie mają tu doświadczenie zespołu, właściwe planowanie pomiarów oraz umiejętność pracy w trudnym terenie.
Projekt ten jest przykładem połączenia nowoczesnej technologii z potrzebami edukacyjnymi i społecznymi, pokazując, że skanowanie 3D może realnie wspierać dostępność oraz dokumentację wyjątkowych obiektów przyrodniczych.
