Skanowanie 3D zabytkowego szpitala we Włocławku
Biuro architektoniczne przygotowujące koncepcję przebudowy dawnego szpitala żydowskiego we Włocławku zleciło nam skanowanie 3D budynku. Zadaniem INNOVAR było wykonanie pomiarów i dostarczenie chmury punktów. Na jej podstawie architekci samodzielnie opracowali koncepcję oraz wizualizacje. Realizacja pokazuje, jak można połączyć lokalne wykonanie pomiaru ze zdalną współpracą z pracownią projektową z innej części Polski.
Dawny szpital żydowski we Włocławku – zakres zlecenia
Obiektem pomiarów był zabytkowy budynek dawnego szpitala żydowskiego przy ulicy Stodólnej 70. W czasie realizacji pozostawał nieużytkowany. Pracownia architektoniczna potrzebowała danych o jego istniejącej geometrii, aby przygotować koncepcję przebudowy i przedstawić ją w formie wizualizacji.
Zamówienie obejmowało skanowanie laserowe 3D oraz przygotowanie chmury punktów do dalszej pracy. Biuro dysponowało własnym zespołem i narzędziami projektowymi, dlatego zakres naszej usługi kończył się na opracowaniu i przekazaniu danych pomiarowych. Rzuty, model BIM ani dokumentacja projektowa nie były przedmiotem tego zlecenia dla INNOVAR.
Taki podział prac pozwala architektom wykorzystać zewnętrzne wsparcie pomiarowe przy zachowaniu własnego sposobu opracowania projektu. Mogą przygotować z otrzymanych danych dokładnie te materiały, których potrzebują na danym etapie.
Jak przebiegało skanowanie 3D szpitala?
Pomiar budynku wykonaliśmy skanerem laserowym z wielu stanowisk. Każde stanowisko pozwala zarejestrować geometrię widoczne z danego miejsca. Kolejne ustawienia skanera uzupełniają dane i umożliwiają powiązanie ze sobą poszczególnych części skanu 3D
Przy skanowaniu budynku liczy się zarówno odwzorowanie pojedynczych pomieszczeń, jak i ich wzajemne położenie. Projektant potrzebuje informacji o tym, jak łączą się przestrzenie, gdzie znajdują się otwory i jak przebiegają poziomy. Dlatego organizacja stanowisk pomiarowych ma znaczenie dla późniejszego opracowania całej chmury. Trzeba uwzględnić podczas skanowania zewnętrzny obszar budynku, wnętrza takie jak, pokoje, sale poddasze czy jak w tym przypadku schron ewakuacyjny, który znajdował się pod dziedzińcem.
W przypadku zabytku wartość takiego pomiaru polega również na zapisaniu rzeczywistego kształtu powierzchni. Dane mogą pokazać nierówności czy odchylenia geometrii, które trudno przedstawić za pomocą kilku wymiarów zapisanych na szkicu. Zakres ich odwzorowania zależy od widoczności powierzchni i przyjętych parametrów pomiaru.
Od pojedynczych skanów do chmury punktów
Po zakończeniu prac terenowych połączyliśmy skany w jeden zbiór danych we wspólnym układzie współrzędnych. Ten etap, nazywany rejestracją skanów, pozwala prawidłowo zestawić pomiary wykonane z różnych miejsc.
Przygotowanie danych obejmuje sprawdzenie wzajemnego dopasowania skanów oraz pokrycia uzgodnionego zakresu pomiaru. Dopiero opracowany materiał przekazujemy do dalszej pracy. Dla odbiorcy ma znaczenie zarówno jakość połączenia danych, jak i możliwość korzystania z nich w używanym oprogramowaniu.

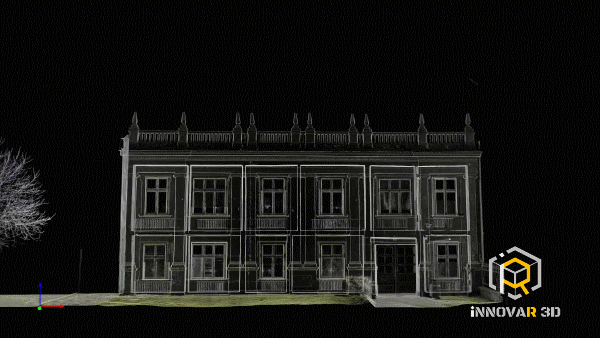

Efektem tej realizacji była chmura punktów przedstawiająca zeskanowaną geometrię budynku. To przestrzenny zbiór punktów pomiarowych, który można oglądać z różnych stron, przekrawać i wykorzystywać jako odniesienie podczas rysowania lub modelowania. Format przekazania danych uzgadniamy z klientem, uwzględniając narzędzia, w których będzie pracował.
Chmura punktów jako podstawa koncepcji przebudowy i wizualizacji
W tej realizacji architekci wykorzystali dane pomiarowe do własnych opracowań: koncepcji przebudowy oraz wizualizacji projektowych. Dostarczona chmura stanowiła przestrzenne odniesienie dla dalszych prac nad budynkiem.
W takim procesie projektant może wydzielać przekroje przez interesujące go fragmenty, odczytywać wymiary zarejestrowanych powierzchni i opracowywać geometrię potrzebną do projektu. Przykładowo przekrój poziomy ułatwia odtworzenie układu pomieszczeń, a pionowy pomaga przeanalizować wysokości i zależności między poziomami.
Na podstawie chmury można również zbudować model istniejącego obiektu, który posłuży do pokazania planowanych zmian. Dzięki temu wizualizacja koncepcji ma oparcie w pomiarze budynku. Samo przygotowanie modelu i wizualizacji pozostaje osobnym etapem pracy projektowej.
Możliwość powrotu do danych jest przydatna także wtedy, gdy w trakcie opracowania pojawiają się kolejne pytania o geometrię. Wiele z nich można sprawdzić na zarejestrowanych powierzchniach, co ogranicza potrzebę dodatkowych wyjazdów pomiarowych.
Zdalna współpraca z biurem architektonicznym
Pracownia zlecająca pomiar działała w innej części Polski. Skorzystała z usług INNOVAR jako firmy obecnej we Włocławku, dzięki czemu mogła otrzymać dane z obiektu bez delegowania własnego zespołu pomiarowego.
Zakres prac i sposób przekazania danych ustaliliśmy na odległość. Po naszej stronie było wykonanie skanowania oraz przygotowanie chmury punktów, a po stronie biura – dalsze wykorzystanie materiału w projekcie.
Dla pracowni obsługującej inwestycję poza swoim regionem taki sposób współpracy upraszcza organizację pomiarów. Lokalna obecność wykonawcy ułatwia ustalenie terminu i ogranicza logistykę związaną z dojazdem oraz jego kosztami. Ma też znaczenie, gdy projekt zostaje rozszerzony i potrzebny jest pomiar dodatkowej części obiektu.
Ten model współpracy wykorzystujemy przy obsłudze biur architektonicznych i projektowych. Siedziba pracowni może znajdować się w innym mieście – pomiary wykonujemy na miejscu, a opracowane dane przekazujemy do jej zespołu.
Najczęściej zadawane pytania
Czy można zamówić samą chmurę punktów, bez rzutów czy modelu BIM?
Tak. Można zlecić wyłącznie skanowanie 3D i przygotowanie chmury punktów, tak jak w opisanej realizacji. To rozwiązanie dla biur, które dysponują własnym zespołem projektowym i chcą samodzielnie opracować dane.
Czy biuro architektoniczne musi być obecne podczas pomiaru?
Nie. Zakres prac, format danych i sposób udostępnienia obiektu ustalamy przed pomiarem. Skanowanie wykonuje nasz zespół, a opracowaną chmurę punktów przekazujemy do biura. Tak przebiegała współpraca przy pomiarze dawnego szpitala we Włocławku.
W jakich formatach można otrzymać chmurę punktów?
Format dopasowujemy do oprogramowania, w którym pracuje klient. Możemy przygotować dane np. w formatach E57, RCP/RCS, PTS lub LAS. Sposób przekazania plików ustalamy przed rozpoczęciem prac.
Czy na podstawie chmury punktów można przygotować model BIM?
Tak. Chmura punktów stanowi materiał pomiarowy do opracowania modelu BIM istniejącego budynku. Modelowanie jest osobnym etapem, który może wykonać zespół klienta lub INNOVAR w ramach rozszerzonego zlecenia. Więcej informacji znajduje się w naszej ofercie modelu BIM na podstawie skanowania.
Skanowanie 3D we Włocławku – jak zamówić podobną usługę?
W INNOVAR wykonujemy skanowanie 3D we Włocławku dla biur architektonicznych, projektantów i inwestorów. Można zamówić sam pomiar z opracowaną chmurą punktów, tak jak w przypadku dawnego szpitala, lub rozszerzyć usługę o inwentaryzację architektoniczno-budowlaną bądź model BIM na podstawie skanowania.
Do przygotowania wyceny przydadzą się:
- lokalizacja i przybliżona wielkość obiektu;
- zakres pomiaru, np. wskazane kondygnacje, wnętrza lub elewacje;
- cel wykorzystania danych i oczekiwany rodzaj opracowania;
- informacja o dostępności budynku oraz oczekiwanym terminie;
- nazwa oprogramowania lub preferowany format chmury punktów.
Na tej podstawie możemy dopasować zakres usługi do potrzeb projektu. Jeśli dysponujesz zdjęciami lub istniejącymi rzutami budynku, dołącz je do zapytania – ułatwią ocenę zakresu prac.
Zapraszamy do kontaktu w celu umówienia skanowania 3D
