Potrzebujesz rzutu hali w DWG, aktualizacji starego planu lub dokumentacji rozmieszczenia wyposażenia? Prześlij nam podstawowe informacje o obiekcie. Dobierzemy zakres pomiarów i opracowania do potrzeb Twojego zespołu.

Napisz: biuro@innovar.pl
Zadzwoń: +48 799 01 77 77

Czy pomiary można wykonać w działającym zakładzie?

W wielu przypadkach tak. Harmonogram i dostęp do stref ustalamy z obsługą zakładu. Ruch maszyn, transport oraz zasłonięte elementy mogą wymagać pomiarów w innym czasie lub czasowego udostępnienia wybranej przestrzeni.

Czy można zamówić layout tylko części hali?

Tak. Zakres może obejmować wybraną linię, strefę magazynową lub fragment obiektu. Ustalamy przy tym, czy potrzebne jest powiązanie opracowania z istniejącym układem współrzędnych lub planem całego zakładu.

Czy layout będzie zawierał wszystkie maszyny i instalacje?

Na rysunku umieszczamy elementy uzgodnione w zamówieniu i możliwe do odwzorowania z dostępnych danych. Pomiar skanerem nie ujawnia powierzchni zasłoniętych ani instalacji ukrytych w ścianach. Braki danych mogą wymagać pomiaru uzupełniającego lub dokumentacji od klienta.

Czy można wykorzystać chmurę punktów dostarczoną przez klienta?

Tak, po sprawdzeniu jej kompletności, jakości i przydatności do wymaganego opracowania. Prześlij informację o formacie danych i zakresie rysunku, a ocenimy możliwość przygotowania layoutu bez nowych pomiarów.

Czy layout obejmuje projekt nowego ustawienia maszyn?

Opisana usługa obejmuje odtworzenie istniejącego układu. Przygotowany plan jest podkładem, na którym projektant lub technolog może opracować nowe rozmieszczenie wyposażenia. Analiza wydajności procesu, dobór stanowisk i projekt zmian wymagają odrębnego zakresu prac.

Jak dokładny będzie gotowy layout?

Wymaganą dokładność ustalamy przed rozpoczęciem pomiarów. Zależy ona od celu dokumentacji, warunków na obiekcie oraz sposobu odwzorowania elementów. Jeżeli plan ma posłużyć do montażu urządzenia z małym zapasem miejsca, wskaż ten obszar już podczas ustalania zakresu.

Koszt obejmuje pomiar na obiekcie oraz opracowanie dokumentacji. Zależy przede wszystkim od powierzchni, liczby poziomów, dostępności stref i zagęszczenia wyposażenia. Duże znaczenie ma również oczekiwany poziom szczegółowości rysunku.

Plan ścian, słupów i bram wymaga innego nakładu pracy niż layout obejmujący dodatkowo liczne maszyny, regały, instalacje i ich oznaczenia. Przed wyceną ustalamy również zakres wymiarowania, standard warstw oraz ewentualne porównanie z dokumentacją archiwalną.

Do przygotowania oferty wystarczą na początek orientacyjna powierzchnia, lokalizacja, krótki opis oczekiwanego wyniku oraz zdjęcia lub istniejący plan. Po analizie zakresu podamy cenę i możliwy termin realizacji.

Layout 2D jest przydatny przy analizie rozmieszczenia wyposażenia na posadzce, szerokości przejść i dostępnej powierzchni. Może stanowić podkład do przygotowania nowego ustawienia maszyn, regałów lub stanowisk roboczych.

Jeżeli projekt wymaga sprawdzenia wysokości, przestrzeni pod konstrukcją dachu albo przebiegu instalacji nad maszynami, sam rzut może być niewystarczający. Wtedy warto uzupełnić dokumentację o przekroje, dane z chmury punktów lub model 3D.

Przygotowanie layoutu 2D nie zawsze wymaga zbudowania pełnego modelu 3D hali. Rysunek można opracować bezpośrednio na podstawie danych pomiarowych. Sposób pracy dobieramy do wymaganej dokumentacji i celu zlecenia.

Przykład pomiarów wspierających planowanie zmian przedstawiamy w realizacji skanowanie hali produkcji przypraw przed modernizacją

Ustalamy zakres i sposób przedstawienia hali

Określamy obszar pomiaru, elementy wymagane na rysunku, potrzebne wymiary i oczekiwaną dokładność opracowania. Jeżeli masz własny standard warstw, oznaczeń lub przykładowy layout, możesz przekazać go jako wzór.

Wykonujemy pomiary na obiekcie

Skanujemy halę i wskazane wyposażenie skanerem laserowym Leica RTC360. Stanowiska pomiarowe dobieramy do widoczności powierzchni i dostępu do poszczególnych stref. Organizację pracy uzgadniamy z osobą odpowiedzialną za obiekt.

Przygotowujemy dane i rysunek

Łączymy skany w chmurę punktów, a następnie na jej podstawie opracowujemy rysunek wektorowy. Dobieramy przekroje i widoki potrzebne do przedstawienia ustalonych elementów. Dodajemy warstwy, opisy oraz wymiarowanie i sprawdzamy rysunek względem danych pomiarowych.

Przekazujemy dokumentację do dalszej pracy

Gotowy layout (rzut) dostarczamy w uzgodnionych formatach. Projektant lub dział techniczny może wykorzystać go jako podkład do planowania zmian w hali. Jeżeli potrzebujesz szerszego zakresu danych przestrzennych, sprawdź również skanowanie 3D hal przemysłowych.

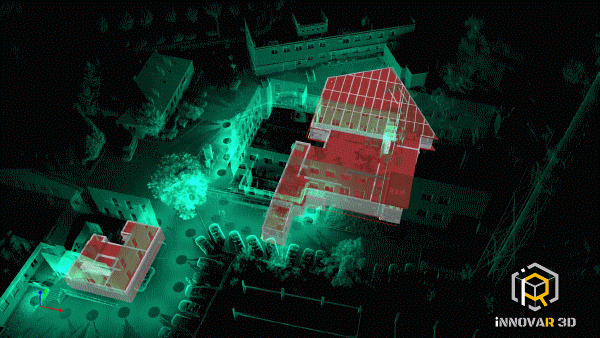

Od danych pomiarowych do rzutu 2D

Przykład opracowania rzutu obiektu na podstawie chmury punktów. Zestawienie pokazuje dane ze skanowania, nałożony rysunek oraz plan po ukryciu podkładu pomiarowego.

Wynikiem usługi jest czytelny plan stanu istniejącego, przygotowany do wykorzystania w dalszych pracach technicznych. Podstawowe opracowanie obejmuje:

Plik DWG — edytowalny rysunek wektorowy do pracy w oprogramowaniu CAD.
Plik PDF — wersję do przeglądania, konsultacji i wydruku.
Uzgodniony podział na warstwy — pozwalający rozdzielić na przykład konstrukcję, wyposażenie i opisy.
Wymiarowanie i oznaczenia — w zakresie ustalonym przed rozpoczęciem prac.

Dodatkowo możemy przygotować chmurę punktów, wybrane przekroje lub model 3D. Zakres tych materiałów ustalamy osobno. Dzięki temu zamawiasz opracowanie odpowiadające rzeczywistym potrzebom projektu.

Wynikiem usługi jest czytelny plan stanu istniejącego, przygotowany do wykorzystania w dalszych pracach technicznych. Podstawowe opracowanie obejmuje:

Plik DWG — edytowalny rysunek wektorowy do pracy w oprogramowaniu CAD.
Plik PDF — wersję do przeglądania, konsultacji i wydruku.
Uzgodniony podział na warstwy — pozwalający rozdzielić na przykład konstrukcję, wyposażenie i opisy.
Wymiarowanie i oznaczenia — w zakresie ustalonym przed rozpoczęciem prac.

Dodatkowo możemy przygotować chmurę punktów, wybrane przekroje lub model 3D. Zakres tych materiałów ustalamy osobno. Dzięki temu zamawiasz opracowanie odpowiadające rzeczywistym potrzebom projektu.

Plan wykorzystywany w zakładzie bywa dokumentacją projektową przedstawiającą zamierzony układ obiektu. Jeżeli po budowie nie został zaktualizowany na podstawie pomiarów, może nie uwzględniać różnic powstałych podczas realizacji. Dotyczy to między innymi położenia słupów, przebiegu ścian, szerokości otworów oraz wymiarów poszczególnych stref.

Rozbieżności mogą pozostać niezauważone przez lata. Ujawniają się dopiero przy montażu nowej linii produkcyjnej, ustawianiu regałów lub przebudowie hali. Urządzenie, które według rysunku powinno zmieścić się między słupami, może w rzeczywistości mieć zbyt mało miejsca. Inne położenie ściany lub bramy utrudnia zaplanowanie przejazdu i dostępu do maszyny.

W trakcie użytkowania zakładu dochodzą kolejne zmiany: przestawione urządzenia, nowe przegrody, instalacje i stanowiska pracy. Dokumentacja nie zawsze jest aktualizowana po każdej z nich.

Skanowanie 3D pozwala odtworzyć obecny układ hali. Porównanie danych z istniejącym planem umożliwia wskazanie rozbieżności w uzgodnionym zakresie. Samo porównanie z projektem nie rozstrzyga jednak, czy różnica powstała podczas budowy, czy późniejszej przebudowy.

Layout hali to plan przedstawiający rozmieszczenie elementów budynku i jego wyposażenia. W zależności od zakresu obejmuje ściany, słupy, bramy, maszyny, linie produkcyjne, regały oraz ciągi komunikacyjne. W wersji 2D pokazuje ich układ w rzucie z góry, uzupełniony o potrzebne wymiary i oznaczenia.

Aktualny layout pozwala sprawdzić dostępną przestrzeń i przygotować podkład do ustawienia nowych urządzeń, reorganizacji magazynu lub modernizacji zakładu. Korzystają z niego projektanci, działy techniczne, utrzymanie ruchu oraz osoby odpowiedzialne za produkcję i logistykę.

W INNOVAR wykonujemy skanowanie laserowe 3D i opracowujemy na jego podstawie aktualne layouty hal w formatach DWG i PDF. Zakres rysunku dopasowujemy do tego, do czego będzie wykorzystywany.

Prześlij powierzchnię hali i zakres potrzebnego opracowania — przygotujemy wycenę.
