Skanowanie 3D: nowoczesna technologia w służbie architektury i konserwacji zabytków
Skanowanie 3D to zaawansowana metoda pozyskiwania danych przestrzennych, która pozwala na precyzyjne odwzorowanie geometrii obiektów fizycznych. Wykorzystuje się w niej skanery laserowe, takie jak Leica RTC360, które emitują wiązki laserowe i mierzy czas ich powrotu po odbiciu od powierzchni. Wynikiem tego procesu jest chmura punktów – zbór milionów punktów 3D opisujących dokładnie kształt, położenie i strukturę danego obiektu. Taka technologia znajduje coraz szersze zastosowanie w budownictwie, przemyśle, archeologii oraz konserwacji zabytków. Dla biur architektonicznych skanowanie 3D staje się nieocenionym narzędziem do wykonywania dokumentacji inwentaryzacyjnej, ortofotoplanów, analiz deformacji czy modelowania w środowiskach CAD i BIM. Dokładność pomiaru na poziomie milimetra pozwala na projektowanie z pełną wiedzą o stanie istniejącym, co znacznie redukuje ryzyko błędów wykonawczych.
Twierdza Boyen w Giżycku: historia i znaczenie zabytku
Twierdza Boyen to jeden z najcenniejszych pruskich obiektów fortyfikacyjnych w Polsce. Wybudowana w latach 1844–1856 na przesmyku pomiędzy jeziorami Kisajno i Niegocin, stanowiła strategiczny punkt obronny w regionie Mazur. Jej nazwa pochodzi od pruskiego ministra wojny, Hermanna von Boyena. Forteca ma kształt gwiazdy i zajmuje powierzchnię ponad 100 ha. W jej obrębie znajdowały się koszary, magazyny, prochownie i budynki pomocnicze – w tym także spichlerz, którego ruiny były przedmiotem naszej inwentaryzacji. Spichlerz uległ zniszczeniu w wyniku pożaru, a jego stan techniczny wymagał natychmiastowej dokumentacji. Obiekt, mimo zrujnowania, posiada wartość historyczną i architektoniczną, dlatego konieczne było wykonanie dokładnych pomiarów przed ewentualnymi pracami konserwatorskimi lub projektowaniem rekonstrukcji.
Przebieg skanowania 3D spichlerza: metodyka i wyzwania

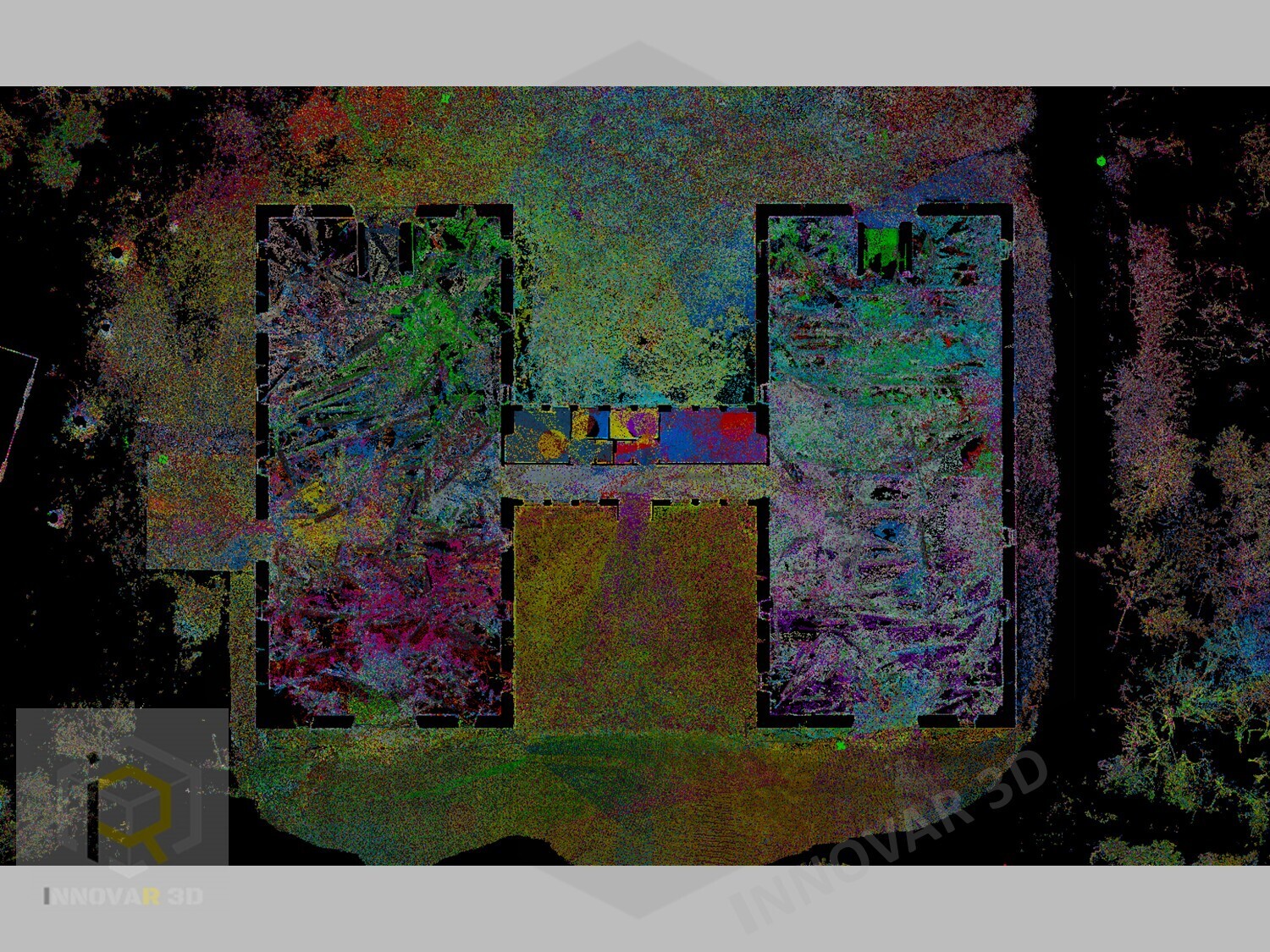

Zespół INNOVAR 3D przystąpił do realizacji zadania z pełną mobilizacją, wykorzystując skaner Leica RTC360. Pomiar został wykonany w jeden dzień roboczy, z uwzględnieniem ponad 80 stanowisk skanowania. Warunki terenowe były wymagające – obiekt znajdował się w stanie ruiny, z zapadniętym dachem, zarastającymi wnętrzami i ograniczoną dostępnością do niektórych części. Z tego względu uzupełnieniem skanowania naziemnego były zdjęcia z drona, które pozwoliły na stworzenie ortofotoplanów dachu i elewacji górnych kondygnacji. Po zebraniu danych, chmura punktów została zarejestrowana i oczyszczona, a następnie posłużyła do przygotowania modelu 3D CAD oraz rzutu elewacyjnego w wysokiej rozdzielczości. Dane zostały udostępnione architektom w formacie DWG oraz STEP.
Dlaczego architekci wybierają skanowanie laserowe?
Skanowanie laserowe pozwala architektom uniknąć wielu problemów projektowych. Tradycyjne metody inwentaryzacji są czasochłonne i podatne na błędy, szczególnie w przypadku obiektów o złym stanie technicznym. Technologia 3D pozwala na szybkie zebranie kompletnej dokumentacji, która może być podstawą do rekonstrukcji, adaptacji, analiz konstrukcyjnych lub wizualizacji architektonicznych. W przypadku zabytków, takich jak spichlerz w Twierdzy Boyen, każda szczelina, deformacja czy pochylenie ścian ma znaczenie – a chmura punktów oddaje je z precyzją niemożliwą do uzyskania w klasyczny sposób. Dodatkowo, dane można wykorzystać wielokrotnie w różnych etapach projektu, bez konieczności ponownego pomiaru w terenie.
Wyniki i możliwości wykorzystania danych ze skanowania
Efektem prac INNOVAR 3D była kompletna dokumentacja cyfrowa spichlerza, w tym ortofotoplany, model 3D CAD i rzuty elewacyjne. Dane te są gotowe do dalszego wykorzystania w procesie projektowym: mogą posłużyć do stworzenia koncepcji rewitalizacji, przygotowania dokumentacji do pozwolenia na budowę lub aplikowania o dotacje na prace konserwatorskie. Co ważne, chmura punktów pozostaje jako archiwum stanu obecnego, które można porównać z przyszłymi pomiarami i monitorować zmiany. Takie podejście znacznąco zwiększa kontrolę nad procesem projektowym i daje architektom realną przewagę konkurencyjną.
