Skanowanie 3D podwozia samochodu to dziś realne narzędzie inżynierskie, a nie ciekawostka technologiczna. W projektach obejmujących modyfikacje pojazdów, zabudowy specjalne czy elementy customowe, dokładna geometria jest absolutną podstawą dalszych prac. W tym artykule pokazuję jak wygląda profesjonalne skanowanie 3D samochodu w praktyce – na konkretnym przykładzie realizacji wykonanej nowym systemem FreeScan Trak Nova – metrologicznym skanerem laserowym o dokładności punktowej do 0,02 mm oraz dokładności objętościowej (VPG) 0,046 + 0,012 mm/m, zgodnym z normą VDI/VDE 2634, przeznaczonym do precyzyjnych pomiarów obiektów technicznych w warunkach przemysłowych.
Projekt obejmował:
-
skanowanie podwozia i okolic tylnego mostu,
-
skanowanie przestrzeni ładunkowej,
-
skanowanie obszaru pod maską.
Celem nie była wizualizacja, lecz pozyskanie danych 3D gotowych do dalszych modyfikacji konstrukcyjnych.
Dlaczego skanowanie 3D podwozia samochodu jest kluczowe przy modyfikacjach
Podwozie to jeden z najbardziej problematycznych obszarów pomiarowych w motoryzacji. Tradycyjne pomiary ręczne nie są w stanie oddać rzeczywistej geometrii, szczególnie gdy w grę wchodzą:
-
elementy przestrzenne i gięte,
-
nieregularne przetłoczenia,
-
osłony, uchwyty i punkty montażowe,
-
ograniczony dostęp do detali.
Skanowanie 3D podwozia samochodu pozwala uzyskać pełną chmurę punktów, która odwzorowuje realny stan pojazdu – bez zgadywania i uproszczeń.
W praktyce takie dane są wykorzystywane do:
-
projektowania osłon i wzmocnień,
-
dopasowania elementów montowanych do ramy,
-
przygotowania zabudów specjalnych,
-
inżynierii odwrotnej elementów konstrukcyjnych.
To właśnie na tym etapie zapada decyzja, czy projekt „złoży się” za pierwszym razem.
Jak przebiega skanowanie 3D samochodu u klienta
Profesjonalne skanowanie 3D w motoryzacji zawsze zaczyna się od przygotowania systemu pomiarowego na miejscu realizacji. Nie ma tu miejsca na skróty.
Kalibracja skanera w warunkach hali klienta
Każde skanowanie realizowane przez INNOVAR 3D rozpoczyna się od kalibracji systemu pomiarowego w rzeczywistych warunkach pracy.
Oznacza to:
-
kalibrację na konkretnej hali,
-
uwzględnienie temperatury i oświetlenia,
-
dostosowanie systemu do warunków otoczenia.
Dzięki temu:
-
zachowana jest powtarzalność pomiarów,
-
uzyskiwana jest realna dokładność metrologiczna,
-
dane nadają się do dalszego projektowania CAD.
To element, który często odróżnia skanowanie metrologiczne od „skanowania pokazowego”.
Skanowanie czarnych i błyszczących powierzchni bez matowienia
Jedno z najczęstszych pytań klientów brzmi: czy trzeba matowić lakier lub czarne elementy przed skanowaniem?
W przypadku tego projektu odpowiedź brzmi: nie.
Zastosowany laserowy skaner 3D FreeScan Trak Nova umożliwia:
-
skanowanie czarnych detali,
-
skanowanie połyskującej blachy,
-
pracę na elementach lakierowanych i surowych,
bez stosowania sprayów matujących.
Daje to kilka istotnych korzyści:
-
brak ingerencji w powierzchnię pojazdu,
-
krótszy czas realizacji,
-
brak konieczności czyszczenia po skanowaniu.
Skanowanie przestrzeni ładunkowej – realna geometria zamiast katalogu
Przestrzeń ładunkowa w pojazdach użytkowych nigdy nie jest idealnie powtarzalna. Różnice produkcyjne, wzmocnienia, promienie i przetłoczenia powodują, że projektowanie „z wymiarów” bardzo często kończy się poprawkami.
Skanowanie 3D przestrzeni ładunkowej pozwala uzyskać:
-
rzeczywistą geometrię ścian i podłogi,
-
dokładne położenie nadkoli,
-
pełne dopasowanie projektowanych elementów.
Dane 3D z tego etapu są bezpośrednio wykorzystywane do:
-
projektowania zabudów,
-
dopasowania szafek, konstrukcji i mocowań,
-
eliminacji kolizji już na etapie CAD.

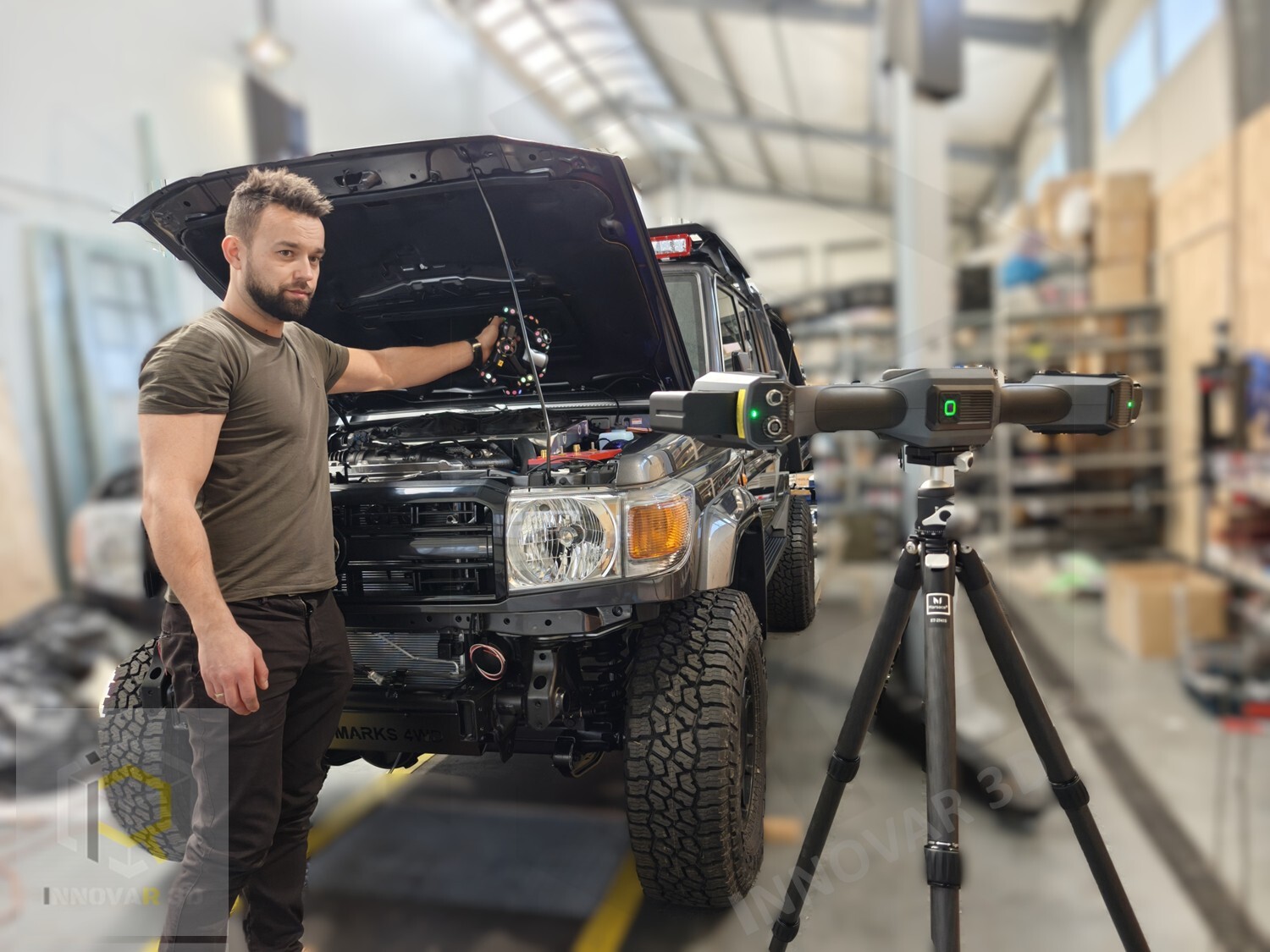

Skanowanie pod maską – precyzyjna inwentaryzacja gęstej zabudowy
Obszar pod maską to jedna z najbardziej „zagęszczonych” przestrzeni w samochodzie. Przewody, zbiorniki, osłony i elementy układów pomocniczych sprawiają, że klasyczny pomiar jest praktycznie niemożliwy.
W tym projekcie wykonano laserowe skanowanie 3D pod maską bez demontażu elementów. Pozwoliło to na:
-
rejestrację rzeczywistego położenia komponentów,
-
zachowanie pełnej geometrii otoczenia,
-
przygotowanie danych pod dalsze modyfikacje techniczne.
Dokładność skanowania laserowego w motoryzacji
W przypadku tej realizacji skanowanie wykonano z dokładnością punktową do 0,02 mm. To poziom, który pozwala traktować dane jako pełnoprawną bazę inżynierską, a nie materiał poglądowy. Posiadany przez nas skaner posiada pełnoprawny certyfikat metrologiczny.
Taka dokładność umożliwia:
-
projektowanie elementów funkcyjnych,
-
bezpośrednią pracę w środowiskach CAD.
Dane mogą być dalej przetwarzane m.in. w procesach inżynierii odwrotnej na podstawie skanów 3D.
Dlaczego skanowanie 3D jest niezbędne przy modyfikacjach samochodów
Z perspektywy projektowej skanowanie 3D:
-
eliminuje zgadywanie,
-
skraca czas projektowania,
-
redukuje liczbę poprawek,
-
pozwala pracować na rzeczywistej geometrii.
W praktyce oznacza to niższe koszty i większą przewidywalność całego procesu.
.
Podsumowanie
Skanowanie 3D podwozia samochodu, karoserii i elementów technicznych to dziś fundament świadomych modyfikacji pojazdów. Dzięki laserowemu skanowaniu 3D z wysoką dokładnością możliwe jest pozyskanie danych, które realnie pracują w procesie projektowym – bez matowienia powierzchni i bez ingerencji w pojazd.
Jeżeli projekt wymaga precyzji, powtarzalności i danych gotowych do dalszych modyfikacji konstrukcyjnych – zaczyna się od dobrego skanu.
